煉鎂還原罐內(nèi)傳熱及其強化換熱分析

打開文本圖片集

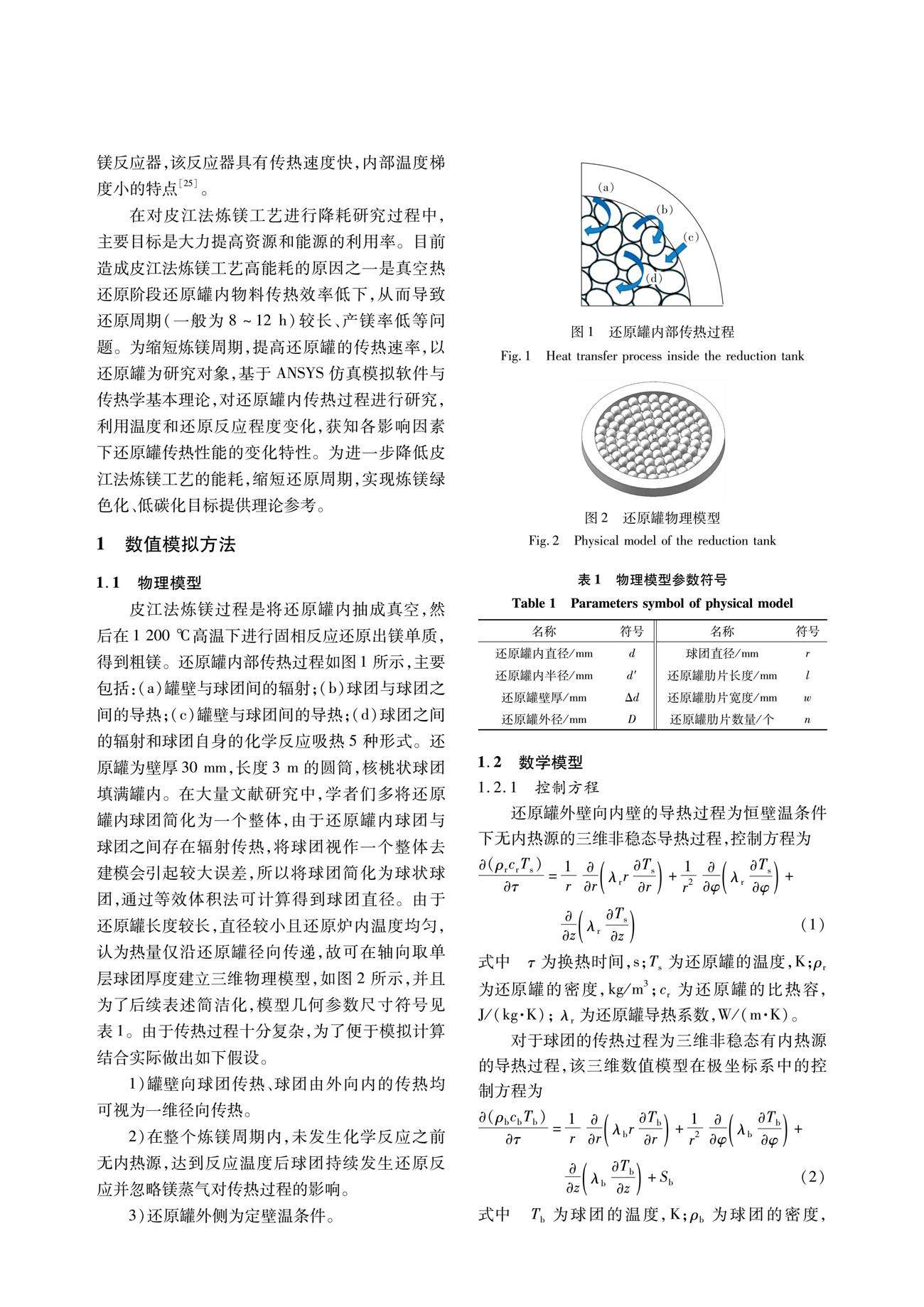

摘 要：在碳達峰碳中和背景下，皮江法煉鎂工藝的高能耗問題不容忽視，而造成該工藝高能耗的原因之一是還原罐內(nèi)物料傳熱效率低下。為提高還原罐的傳熱效率，對還原罐內(nèi)的傳熱過程進行數(shù)值模擬，分析球團直徑、球團初始溫度、還原罐內(nèi)徑和肋片參數(shù)對還原罐徑向傳熱性能的影響規(guī)律。結(jié)果表明：球團直徑越大、初始溫度越高、還原罐內(nèi)徑越小，越有利于熱量向還原罐內(nèi)部傳遞，其中球團直徑的變化對還原罐中心溫度變化影響最大，直徑為18，25，32 mm和39 mm的球團依次加熱7，5，4 h和3 h后，達到還原反應所需溫度（大于1 300 K）；肋片長度越長、寬度越寬、數(shù)量越多，對還原罐中心溫度的提升效果越明顯，其中肋片長度的變化對其影響最大，肋片長度由65 mm以25 mm增量增至115 mm，加熱1 h時，還原罐中心溫度依次增大16.8%、9.6%。（剩余16996字）
