基于梯度結(jié)構(gòu)的Al2O3/ZrO2陶瓷刀具材料的制備及其力學(xué)性能

打開文本圖片集

摘要：

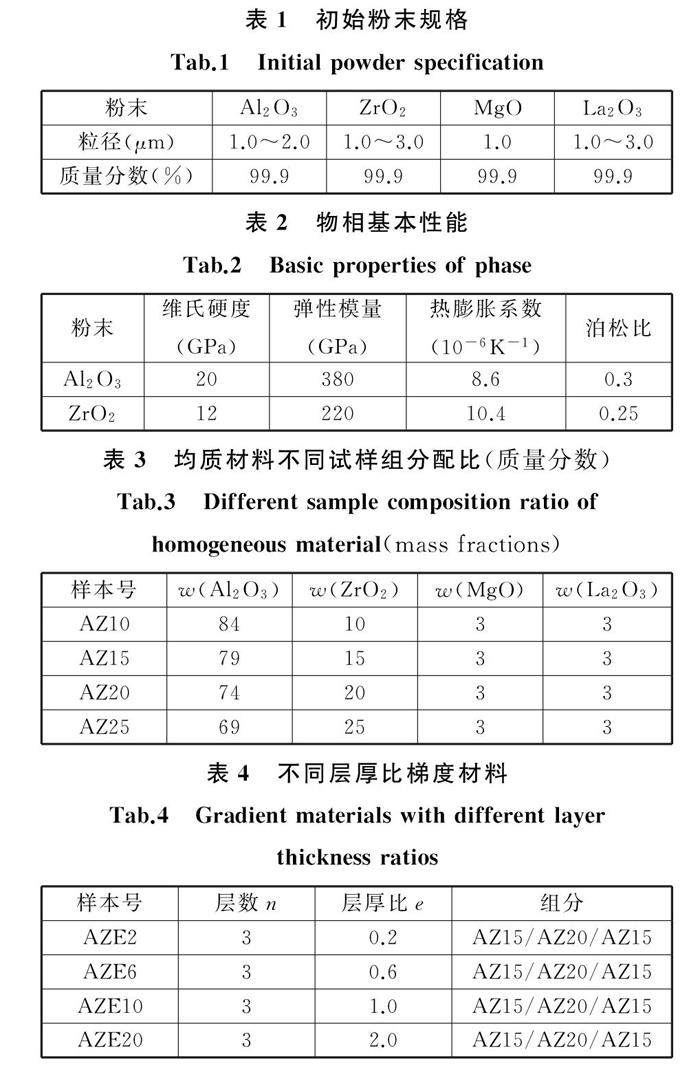

采用真空熱壓燒結(jié)方式制備了Al2O3/ZrO2梯度復(fù)合陶瓷刀具材料，并對ZrO2含量及梯度結(jié)構(gòu)層厚比進行了優(yōu)化。層厚比為2.0的AZE20梯度復(fù)合陶瓷刀具材料維氏硬度為（18.7±0.33） GPa，抗彎強度為（937±28.5） MPa，斷裂韌性為（8.2±0.32） MPa·m1/2，相比最佳ZrO2含量的均質(zhì)復(fù)合陶瓷刀具材料AZ20，維氏硬度、抗彎強度和斷裂韌性分別增加了22%、37.8%和43.8%。（剩余13596字）
