X射線防護(hù)服用BaSO4橡膠基柔性材料的制備及性能研究

打開文本圖片集

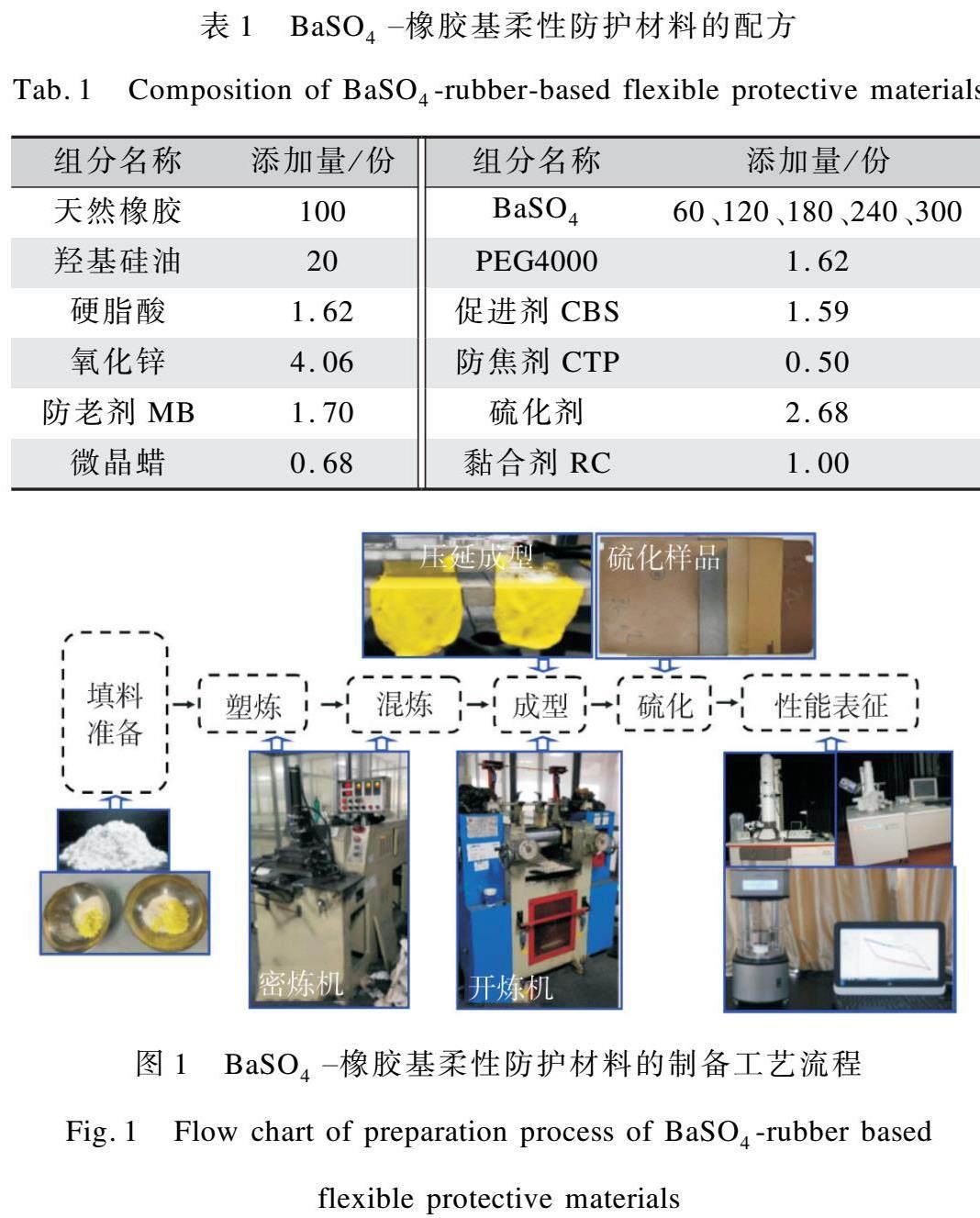

摘要： 本文為了研究硫酸鋇（BaSO4）含量對(duì)防護(hù)材料輻射防護(hù)性能的影響，采用傳統(tǒng)混煉-多輥壓延工藝制備X射線防護(hù)服用BaSO4-橡膠基柔性防護(hù)材料，并表征分析其微觀形貌、硬度、比重、力學(xué)性能及輻射防護(hù)性能。結(jié)果表明：BaSO4微米顆粒均勻分散在天然橡膠（R）中，隨著BaSO4含量的增加，防護(hù)材料的邵氏硬度逐漸增大，最大值為55°;斷裂強(qiáng)度逐漸下降，下降率為40%;比重逐漸增大，基本保持在相對(duì)較低水平（1.2～2.1 g/cm3）;鉛當(dāng)量和防護(hù)比例逐漸升高，當(dāng)BaSO4填充份數(shù)達(dá)到300時(shí)，鉛當(dāng)量值和防護(hù)比例達(dá)到最高，分別為0.171 5 mmPb、34.9%，可以作為前后兩面型防護(hù)服中后片用防護(hù)材料;R/BaSO4（100/300）防護(hù)材料的有效能量防護(hù)范圍是48～83 keV，有效彌補(bǔ)鉛的弱吸收區(qū)。（剩余14116字）
