芳綸纖維/分子篩紙基過濾材料的制備及其過濾性能研究

打開文本圖片集

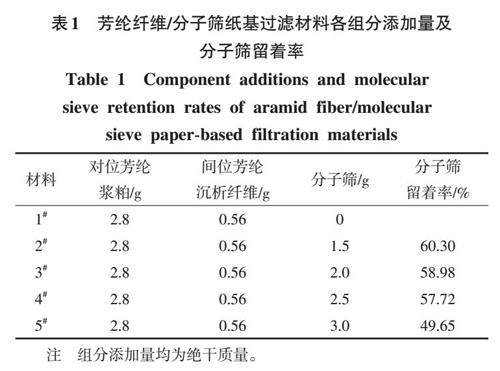

摘 要：通過DMSO/KOH/H2O體系對對位芳綸漿粕表面進(jìn)行活化處理，復(fù)合間位芳綸沉析纖維后，共同作為三維支撐骨架，并以4A型分子篩為吸附劑，通過濕法成形，制得芳綸纖維/分子篩紙基過濾材料。結(jié)果表明，當(dāng)對位芳綸漿粕、間位芳綸沉析纖維質(zhì)量及比例不變，分子篩添加量為1.5 g時，芳綸纖維/分子篩紙基過濾材料綜合性能最佳，斷裂應(yīng)力為8 MPa，透氣度6 μm/（Pa·s），對PMs和甲醛的去除率分別達(dá)99.99%和93.17%。（剩余16218字）
