在線連續(xù)退火對TA4箔帶材性能的影響

打開文本圖片集

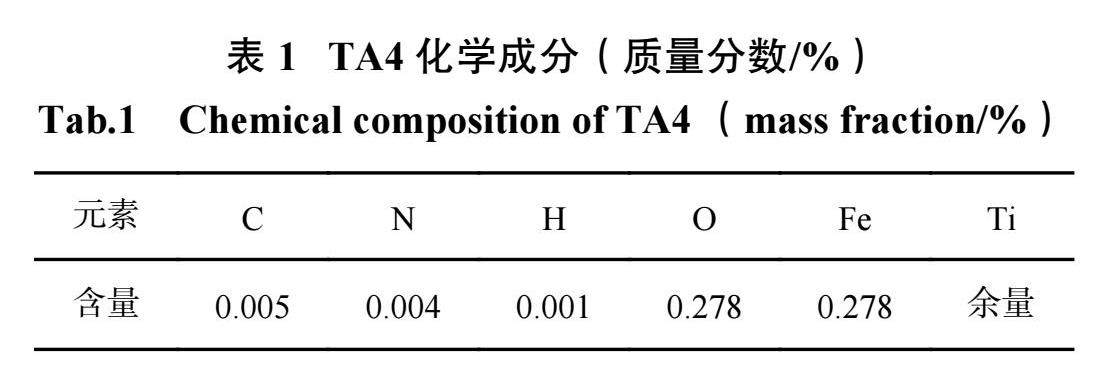

摘要：采用氬氣保護在線連續(xù)退火爐對冷軋變形后0.12 mm厚度TA4箔帶材進(jìn)行退火試驗，并進(jìn)行拉力試驗和金相組織試驗，分析不同退火溫度下TA4箔帶材的力學(xué)性能和金相組織變化。研究結(jié)果表明，在550～610℃范圍內(nèi)退火，隨著溫度的升高，TA4箔帶材抗拉強度（Rm）和屈服強度（Rp0.2）連續(xù)下降，而伸長率（A50）持續(xù)升高；在此溫度范圍內(nèi)TA4箔帶材處于不完全再結(jié)晶狀態(tài)，金相組織呈現(xiàn)變形組織和部分等軸晶的混合狀態(tài)，回復(fù)和部分再結(jié)晶是引起強度降低、塑性提高的原因；得到滿足3C電子產(chǎn)品對TA4箔帶材性能需求的在線退火參數(shù)，TA4箔帶材顯現(xiàn)出良好的強度和塑性。（剩余6806字）
