中厚板T形接頭激光-MAG復(fù)合焊接工藝研究

打開文本圖片集

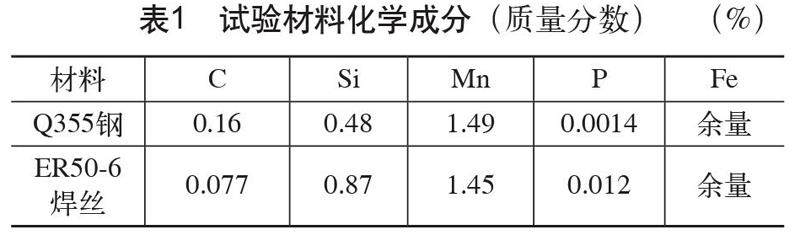

摘要：采用萬瓦級光纖激光-MAG復(fù)合焊接技術(shù)，在激光輸入功率為17kW的條件下雙面焊透50mm厚Q355低合金高強(qiáng)鋼T形接頭，實現(xiàn)了良好的焊接接頭質(zhì)量，焊縫內(nèi)部無缺陷存在。研究了激光入射角度、預(yù)留間隙、激光功率及焦點等工藝參數(shù)對復(fù)合焊焊縫熔深及內(nèi)部熔合的影響。試驗研究表明：在獲得全熔透接頭條件下，激光入射角度決定了焊縫的熔合情況，在50mm雙面焊接中激光入射角度為8°；預(yù)留間隙1.2mm改善焊縫熔池形狀；激光功率和離焦量影響著焊縫熔深，當(dāng)離焦量為－8mm時可獲得最大熔深。（剩余3505字）
