鈦合金激光-MIG電弧復(fù)合焊接頭組織性能

打開文本圖片集

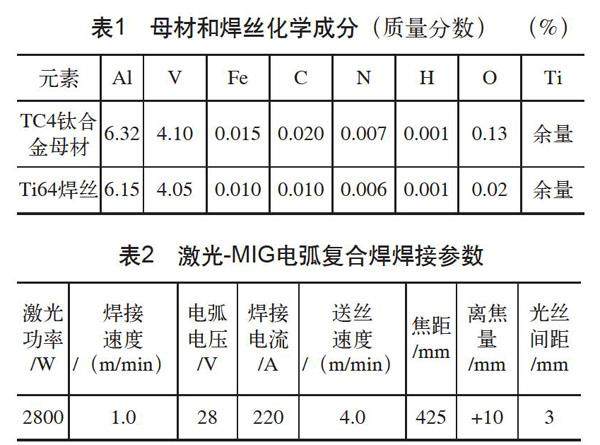

摘要：通過激光-MIG電弧復(fù)合焊的方法進(jìn)行TC4鈦合金板的焊接，對獲得的焊接接頭進(jìn)行組織性能分析。結(jié)果表明：焊接接頭焊縫區(qū)由長針狀α'馬氏體貫穿整個β柱狀晶構(gòu)成，柱狀晶平均寬度為150μm，在α'馬氏體之間還會形成細(xì)小的次生α'馬氏體，最終焊縫區(qū)呈雜亂無序的網(wǎng)籃狀形貌，通過XRD測試，確認(rèn)焊縫中主要由α'馬氏體組成；焊接接頭顯微硬度分布總體呈現(xiàn)為焊縫區(qū)＞熱影響區(qū)＞母材區(qū)的分布規(guī)律；焊接接頭的抗拉強度和斷后伸長率略高于母材，同時斷裂位置也在母材區(qū)域，焊接接頭拉伸斷口由大量撕裂唇包圍，韌窩深且均勻，呈微孔聚合韌性斷裂特征。（剩余4939字）
