硅固溶強(qiáng)化鐵素體基球墨鑄鐵性能研究進(jìn)展

打開文本圖片集

關(guān)鍵詞：黑色金屬及其合金;球墨鑄鐵;高硅球鐵;Si固溶強(qiáng)化;性能

中圖分類號(hào)：TG255 文獻(xiàn)標(biāo)識(shí)碼：A DOI： 10.7535/hbgykj.2023yx01009

1 Si固溶強(qiáng)化鐵素體基球墨鑄鐵的發(fā)展歷程

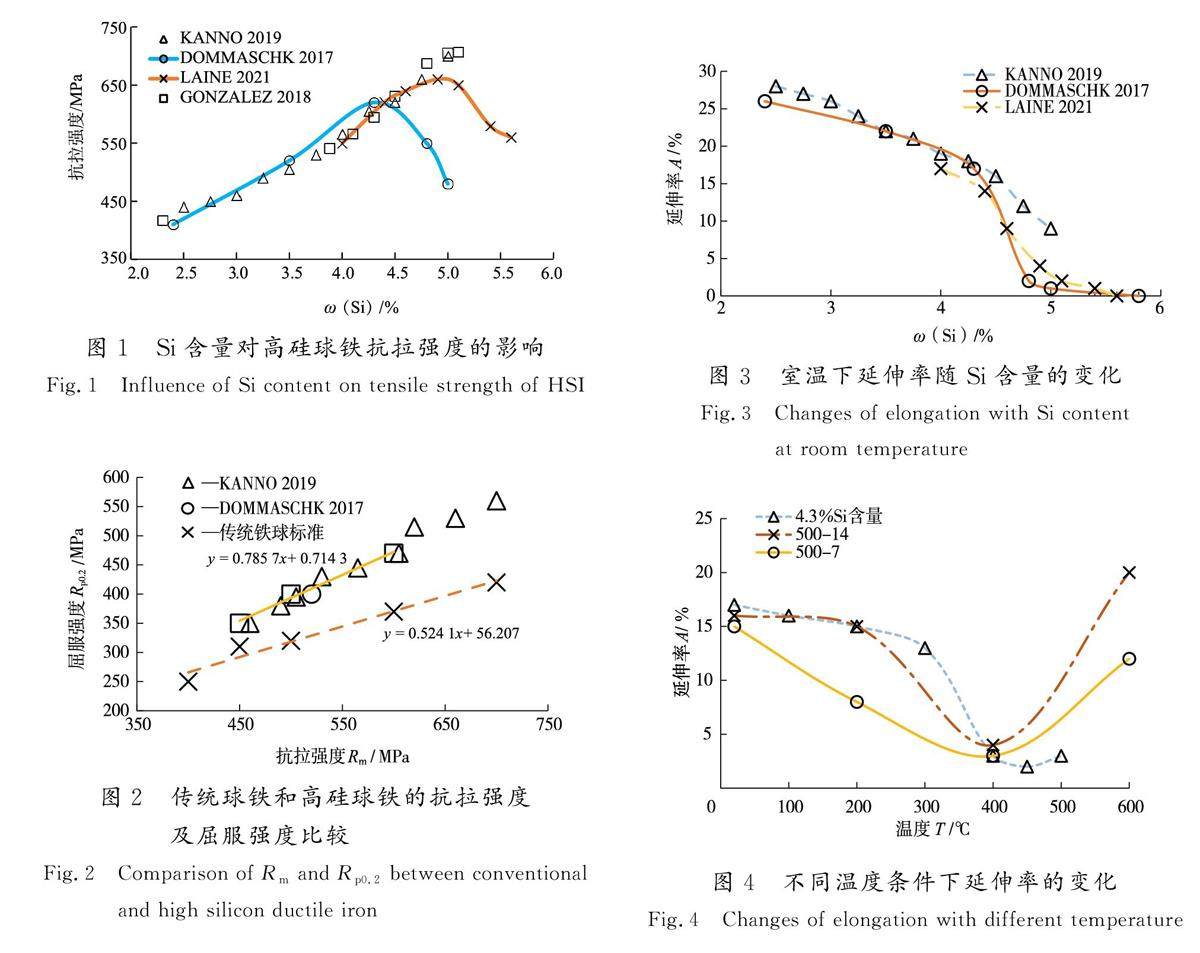

球墨鑄鐵發(fā)展歷程中始終伴隨著對Si元素的重新認(rèn)識(shí)。1949年MILLIS第一個(gè)球鐵專利中曾認(rèn)為“Si含量大于2.5%（質(zhì)量分?jǐn)?shù)，下同）顯著降低韌性、拉伸強(qiáng)度和延展性”，這常常被總結(jié)為“Si使球鐵變脆”[1]。（剩余8158字）
