鑄態(tài)鎂合金在累積反向擠壓變形中的微觀組織演變

打開(kāi)文本圖片集

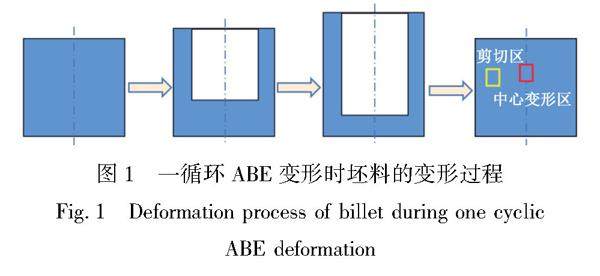

摘要：本文以鑄態(tài)AZ91D鎂合金為研究對(duì)象，在310 ℃下進(jìn)行了1、3、6變形循環(huán)的累積反向擠壓大變形，詳細(xì)研究了累積反向擠壓變形過(guò)程中鑄態(tài)合金第二相形貌和基體組織的演變過(guò)程。結(jié)果表明Mg17Al12相先后經(jīng)歷了邊緣回溶、局部頸縮、斷裂、球化過(guò)程，最終演變?yōu)閺浬⒎植嫉募?xì)小球狀或近球狀顆粒。證實(shí)了累積反向擠壓變形合金的基體組織在剪切變形區(qū)得到顯著細(xì)化，隨變形循環(huán)次數(shù)的增多，晶粒尺寸由初始鑄態(tài)的113.98 μm細(xì)化至約2 μm。（剩余15651字）
