氯化焙燒法處理氰化尾渣

打開文本圖片集

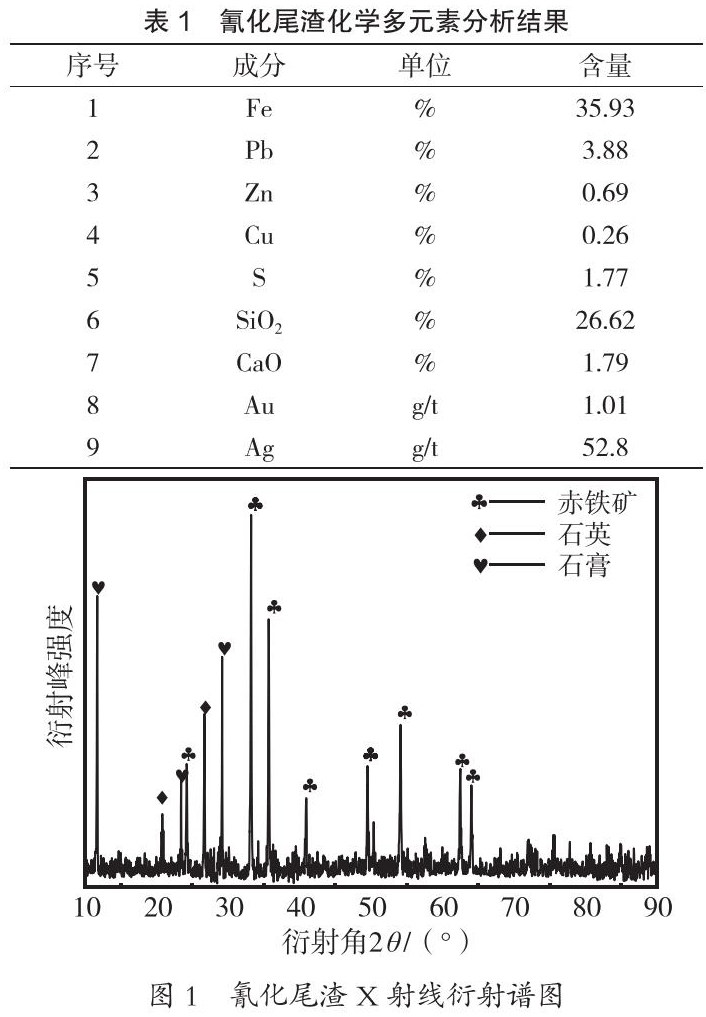

摘要：氯化焙燒法常用于處理有色金屬含量較低的礦石，可使氰化尾渣中的有色金屬揮發(fā)出來，通過煙氣捕集的方式加以回收。本試驗以遼寧省某冶煉廠的焙燒礦氰化尾渣為原料，考察了氯化劑添加量、球團(tuán)尺寸、焙燒溫度以及焙燒時間對有色金屬揮發(fā)率的影響，并對焙燒終渣的環(huán)保指標(biāo)進(jìn)行研究。試驗結(jié)果表明，從氯化焙燒的最佳工藝條件來看，CaCl2添加量為氰化尾渣質(zhì)量的7%，造球粒度為8～12 mm，焙燒溫度為1 100 ℃，焙燒時間為60 min。（剩余7456字）
