寬溫域VL型密封結(jié)構(gòu)應(yīng)力分析及壽命預(yù)測

打開文本圖片集

DOI：10.20031/j.cnki.0254?6094.202403014

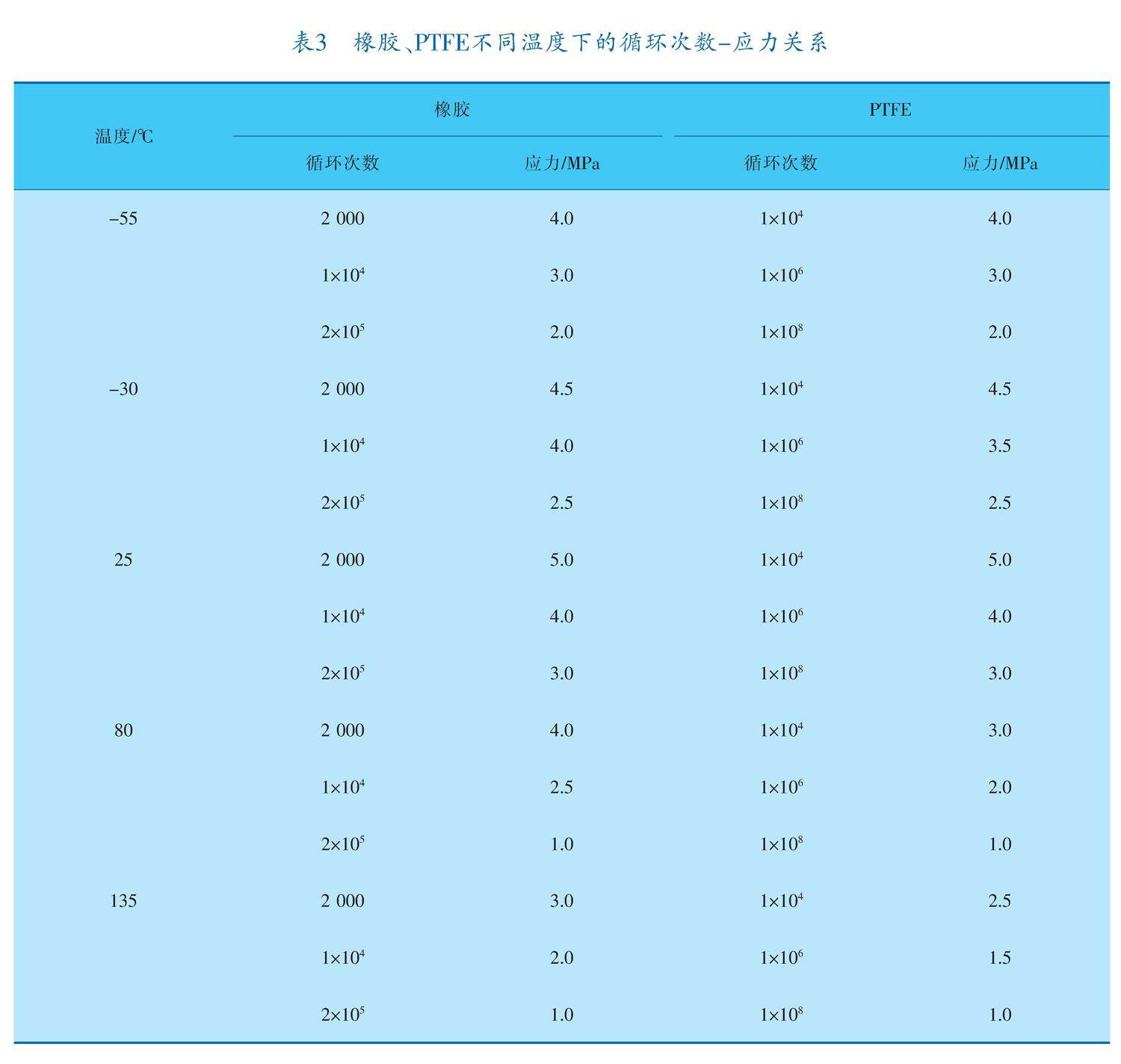

摘 要 建立VL密封結(jié)構(gòu)模型，在不同溫度條件下，研究其應(yīng)力狀態(tài)分布。以Miner損傷機(jī)理為基礎(chǔ)，疲勞累計(jì)損傷理論為指導(dǎo)，研究不同溫度條件下，VL型密封結(jié)構(gòu)中O型橡膠圈、L型圈的疲勞壽命變化規(guī)律和疲勞壽命狀況。結(jié)果表明：隨著溫度增加，O型橡膠圈的Mises應(yīng)力變化不大，疲勞壽命先增加后減小，當(dāng)溫度為25 ℃時(shí)，危險(xiǎn)點(diǎn)處疲勞壽命最大，為7.341×107次，且疲勞壽命隨著溫度的增加，由局部變化轉(zhuǎn)變?yōu)檎w變化;L型圈的Mises應(yīng)力由60.19 MPa逐漸減小到26.38 MPa，位置由底部開始，向內(nèi)壁轉(zhuǎn)移，最后到L型圈內(nèi)部為止，最小疲勞壽命為2.21×105次。（剩余9641字）
